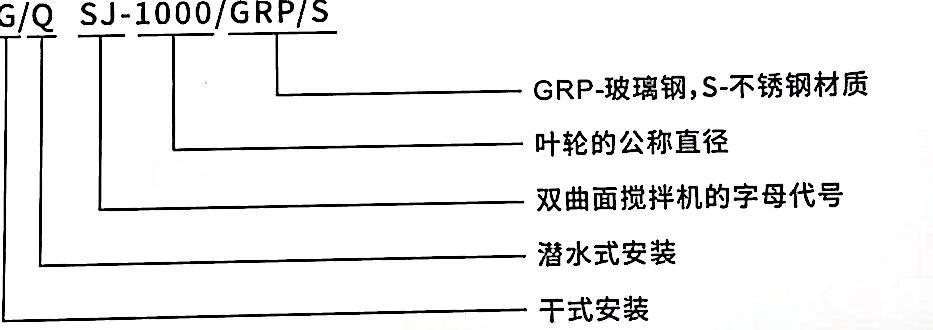

型号表示

应用范围

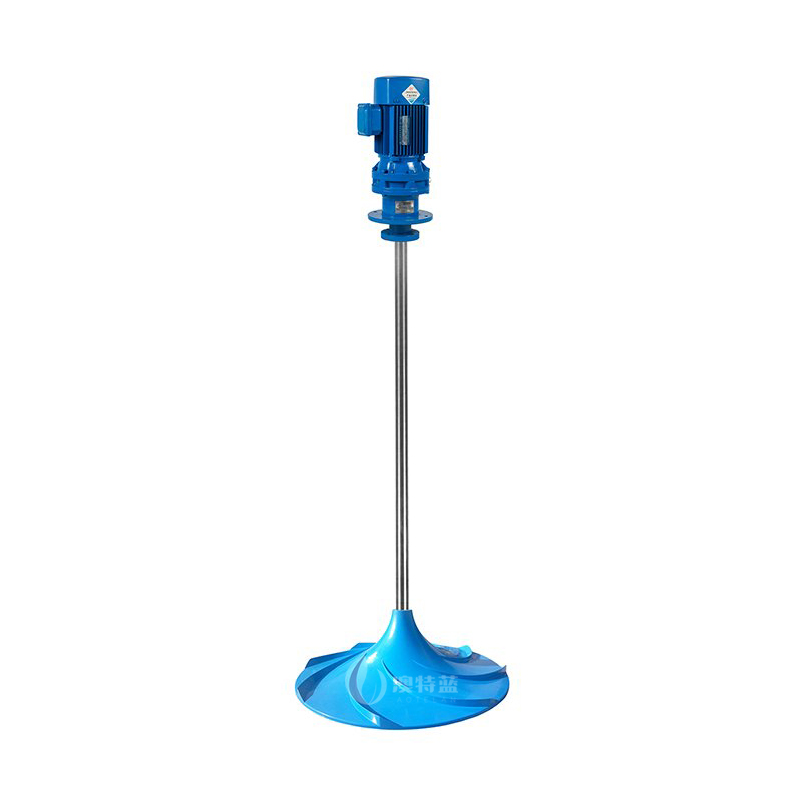

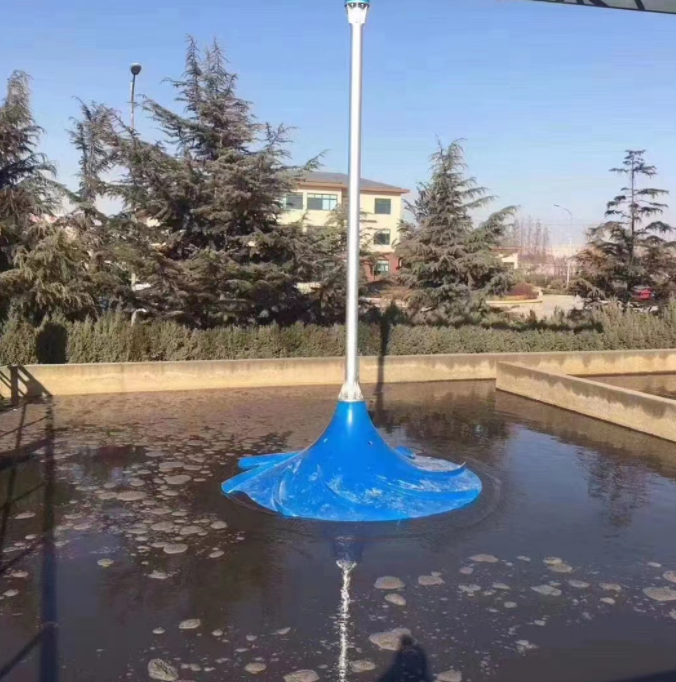

QSJ、GSJ型系列双曲面搅机是我公司的主打产品。它广泛运用在环保、化工、能源、轻工等行业需要对液体进行固、液、气搅拌混合的场合,尤其适用在污水处理工艺中的混凝池、调节池、厌氧池、硝化和反硝化池。

结构简介

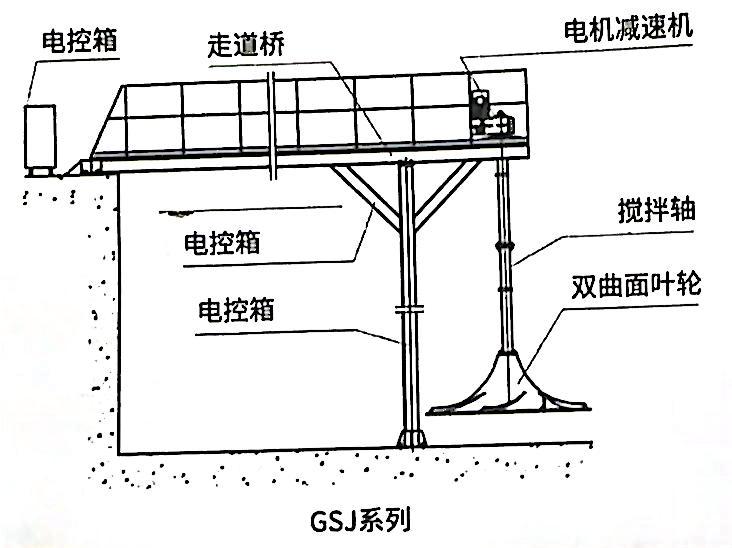

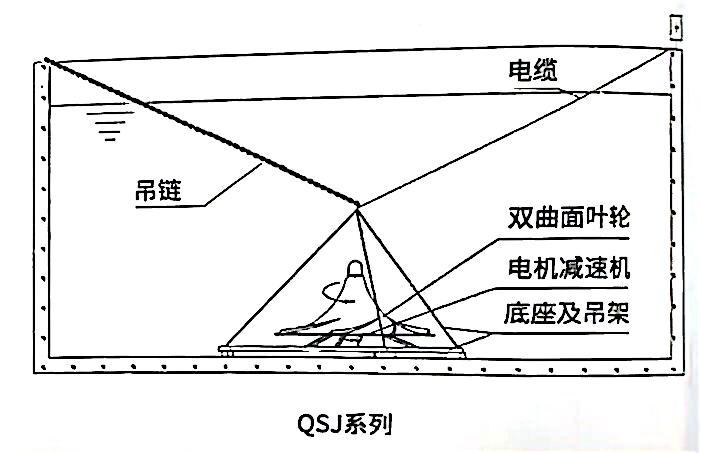

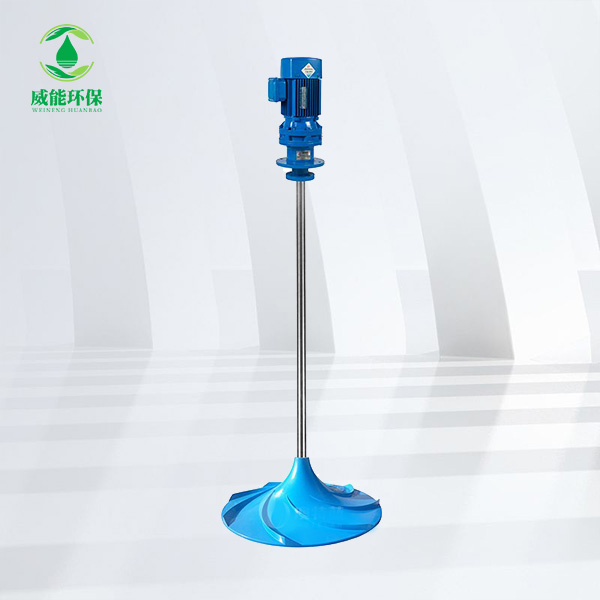

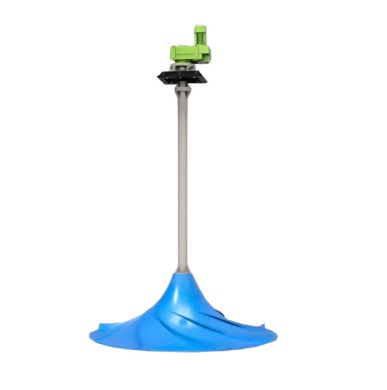

双曲面搅拌机由传动部件、叶轮、底座、吊装系统及电控组成。见图:

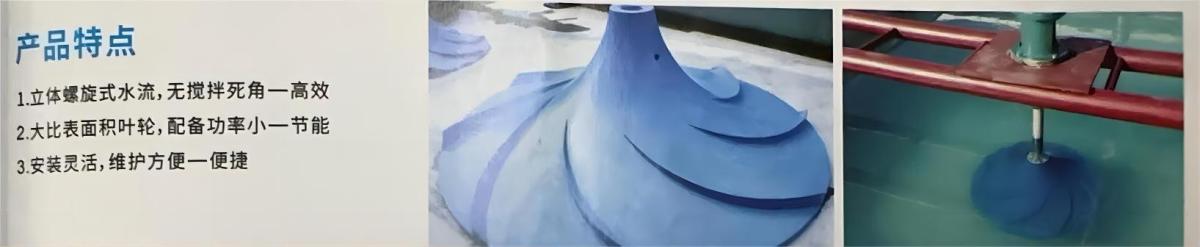

工作特性

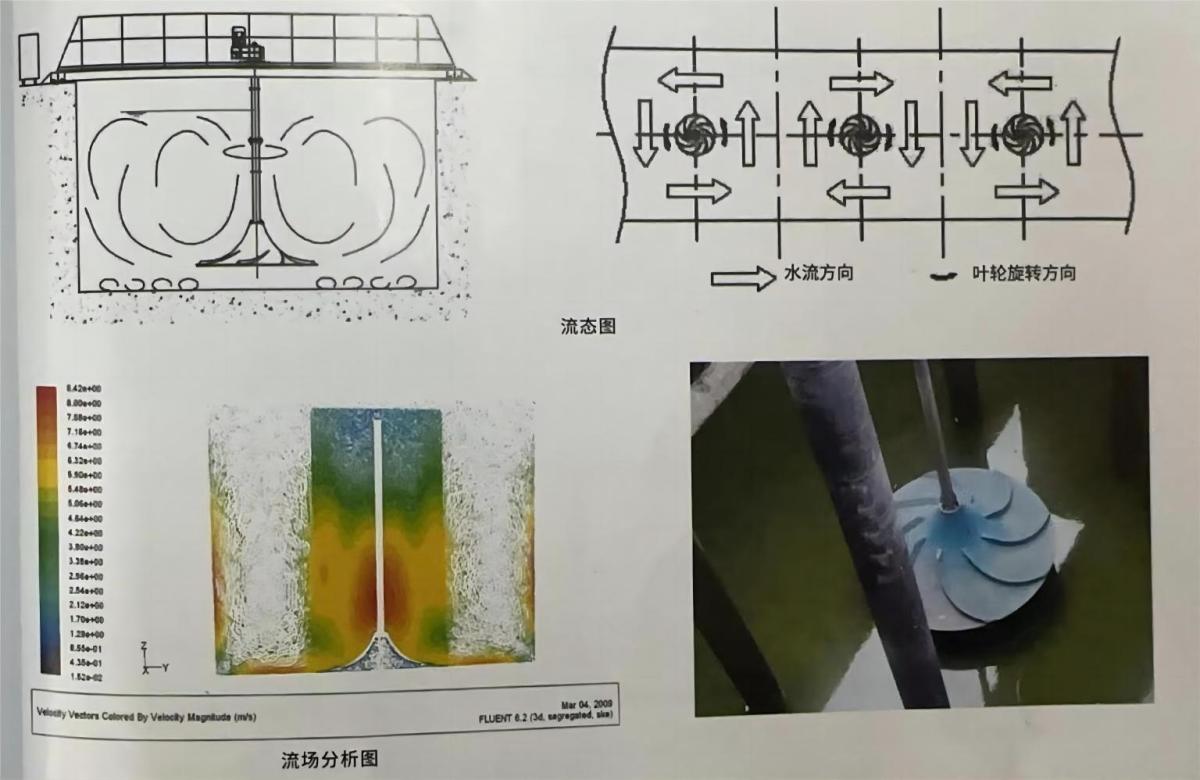

这是一台可以创建大容积流量的搅拌装置,并能以较小的动力获得大面积循环、柔和的水流。独特的叶轮结构设计,最大限度地将流体特性与机械运动完美地结合。双曲面叶轮的曲面是方程为xy=b,曲线沿y轴旋转而构成的曲面体;为了迎合水体流动,设计从叶轮的中心进水这一方面减少了进水紊流,另一方面保证了液体对叶轮表面的压力均匀,从而保证整机在运动状态下的平衡。在渐开双弧面上均布有八条导流叶片,借助液体自重压力作补充进水获得的势能与叶轮旋转时产生的离心力形成动能,液体在重力加速度的条件下沿叶轮圆周方向作切线运动,在池壁的反射作用下,形成自下而上地循环水流,故可获得在轴向(y)和径向(X)方向的交叉水流。正是由于双曲面搅拌机叶轮的结构特性和接近池底安装的特点,决定了它在工作中可获得理想的搅拌效果,能有效地消除搅拌死角。见如下流场分析图

应用选型

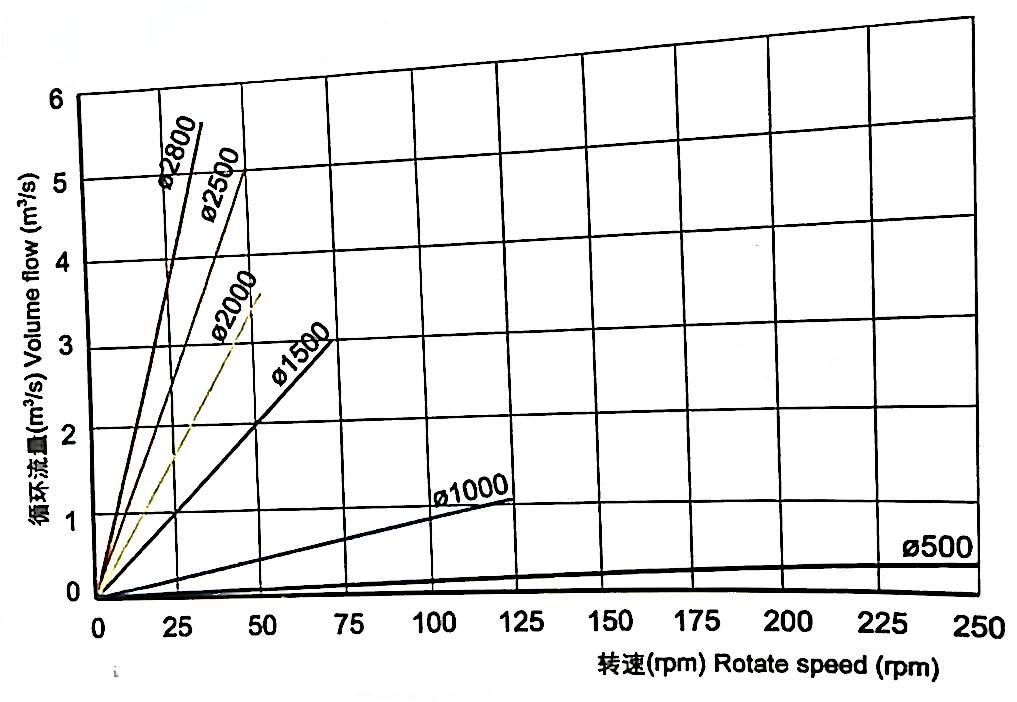

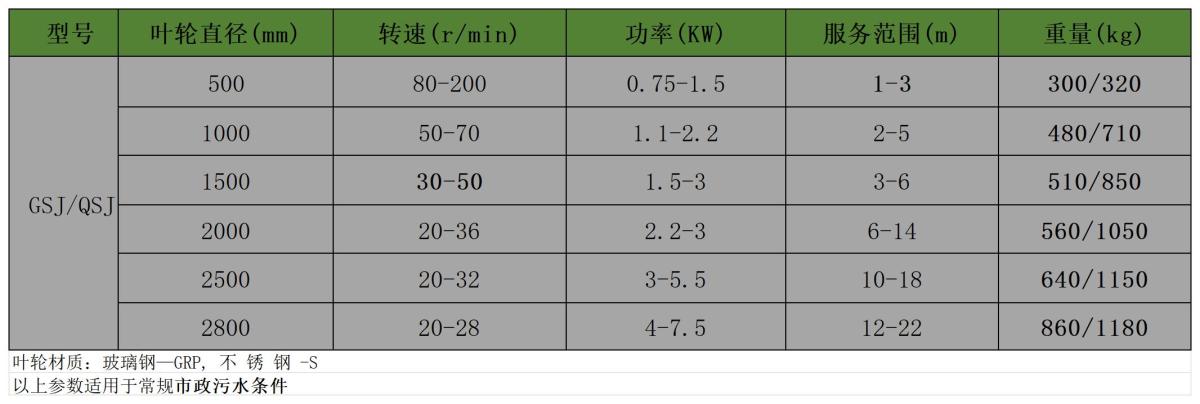

QSJ与GSJ的选型完全一致,两者仅是安装方式不同。和所有搅拌机械的选型一样,双曲面搅拌机的选型与现场的池形、容积、液体浓度、介质温度和PH等有关。

双曲面搅拌机的选型是依据每台双曲面搅拌机的有效服务面积来确定，并按照池长宽比不超过二倍的原则,将长方形池划分为相等的工作单元，以此确定搅拌机的数量。

此外对于水深超过8米或液体浓度超过规定的,在选型时应考虑加大功率或提高搅拌机的工作转速,以确保在大容量和高浓度液体中的揽拌效果;一般在常规工况条件下可选用QSJ系列,在高温、高腐蚀、磨蚀性的恶劣环境下可选用GSJ系列。我公司可协助用户在特殊环境下的选型。

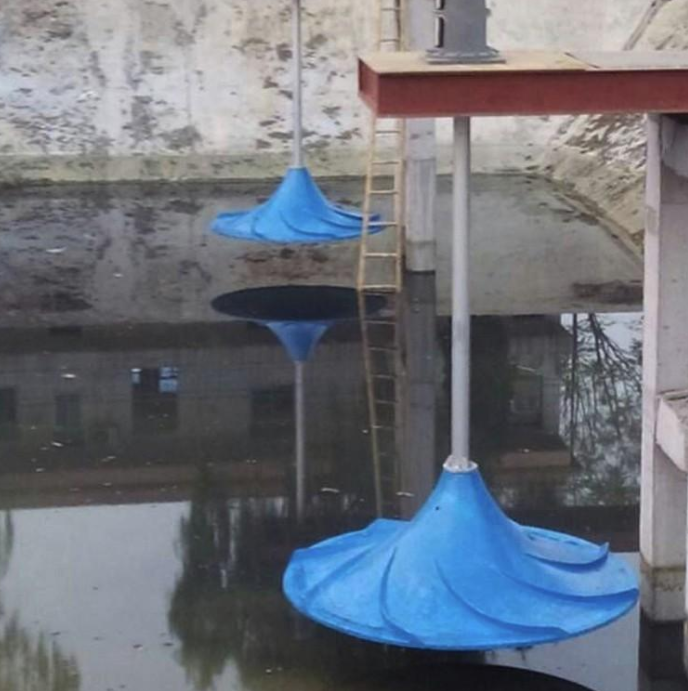

1GSJ安装方式

利用桥架(全桥或半桥)定位,采用千式电机减速机作为动力,叶轮具有自动纠偏功能,运行较平稳，维护方便。

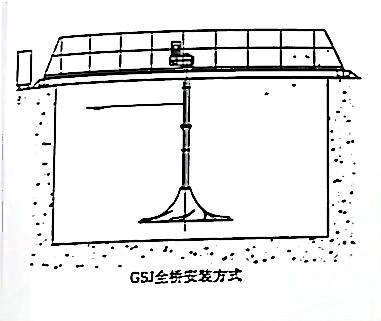

GSJ全桥安装方式

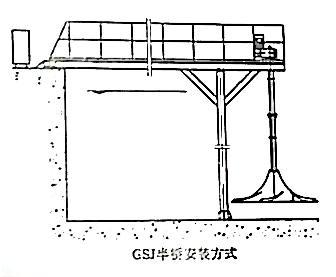

GSJ半桥安装方式

2.QSJ安装方式

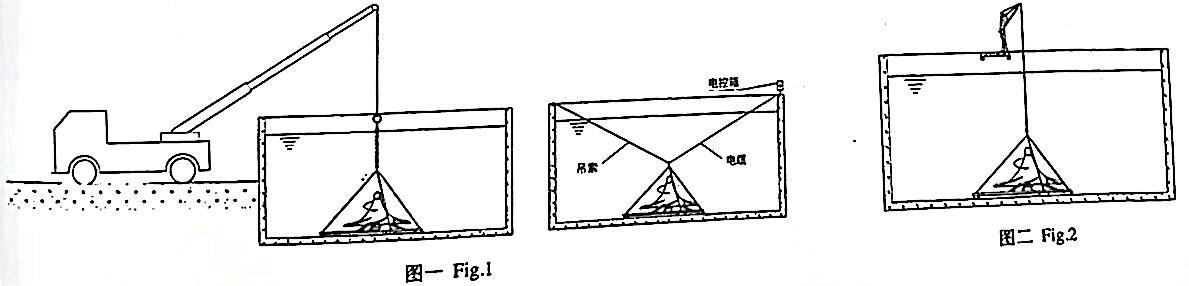

图一是通过长臂汽车吊直接将搅拌机吊入指定位置

图二是通过池边设定的走道桥利用手动卷扬吊装。

以上两种方式均是直接吊装、靠设备自重定位
