ZBG、BZBG周边传动刮泥机

应用场合

ZBG、BZBG周边传动刮泥机,主要用于大型(一般指水量大于600m3/h,池径大于20m)污水厂的初沉及二沉池中,刮集池底沉泥(比重一般小于1.2且不易板结),一般上部没浮渣(或浮沫)刮集系统，具有刮泥和刮浮渣功能,工艺一般为中心进水,周边出水,中心排泥。

特点

网采用较支式刮臂起过载保护作用,且有效降低运行成本

工作桥正常采用析架梁,重量轻、刚度好、且桥长可视工艺

对数螺旋型刮泥板，且底部没有滚轮,有效防止卡阻

要求确定

订货须知

1.根据应用场合结合工艺要求合理选型,注明型号规格及池边深、池底坡度等参数，不注明则表示按表值半桥订货

2.中心稳流筒、浮渣挡板(障板)、浮渣刮集装置、渣斗(含出渣管)、出水槽(非混凝)、电控箱、轨道及其附件(指非橡胶轮)及所有预埋件应另外订货

3.材料有水下不锈钢(304)、工作桥(铝合金、不锈钢)走道板(不锈钢、玻璃钢)障板和堰板(不锈钢玻璃钢)和稳流筒(不锈钢玻璃钢)可选择，不注明材质或防腐要求,表示按碳钢和普通防腐订

4.减速机(进口国产)有轴装式和卧式摆线二种类型供选择不注明按卧式国产摆线或行星订货

5.所有设备需用力矩值对应额定功率与转速,任何功能扩展均需另外订货(例耙臂数量增多、自动提耙、出水清洁刷等)

6.不同池底坡度、池深或其它池形结构等应提出要求,另索资料,商量订货

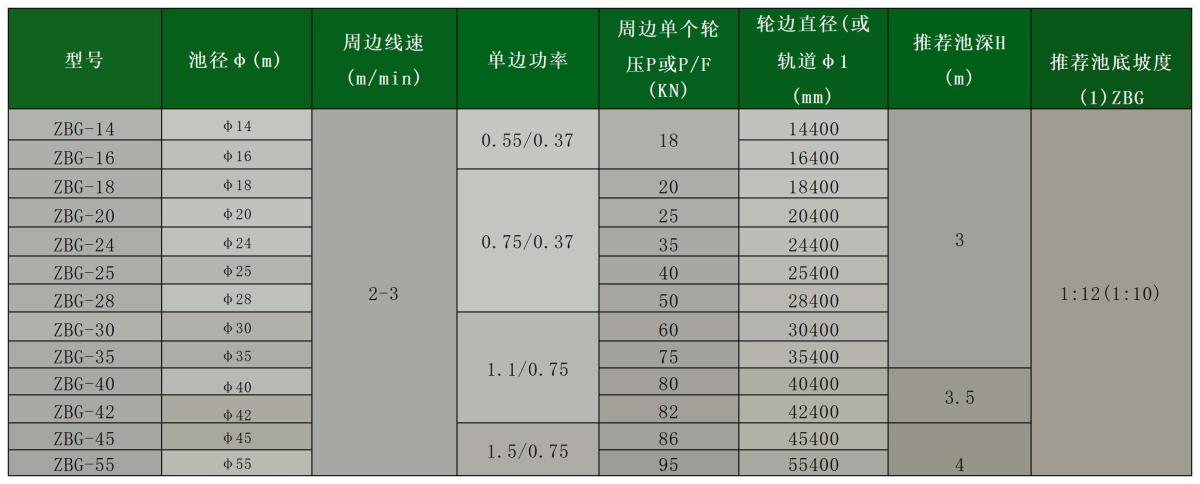

技术性能

注:1、ZBG型中心支徽承压:单臂式为2P,双臂式为4P;2、单边功率值:普通减速机拖动/轴装减速机拖动。

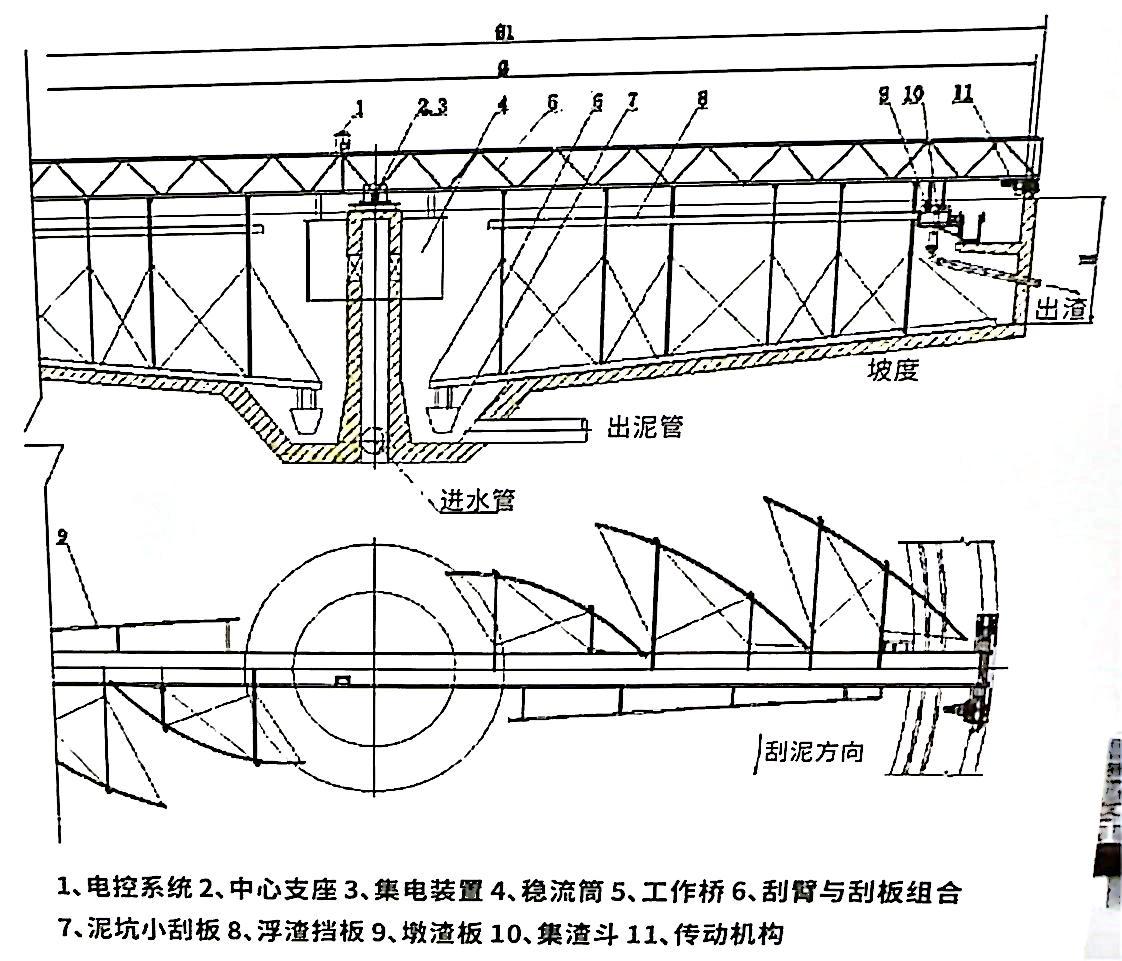

ZBG型沉淀池周边传动刮泥机外形结构（全桥式）

ZBG型尺寸参数

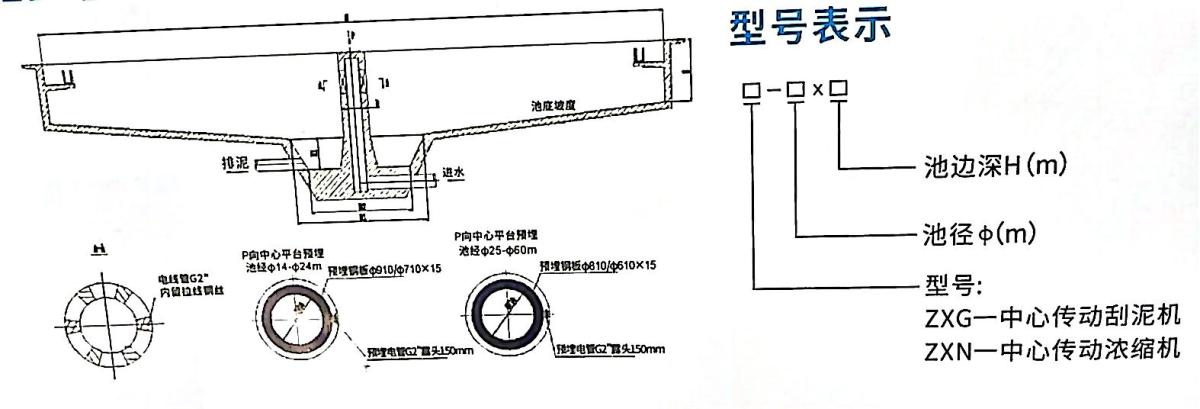

型号表示

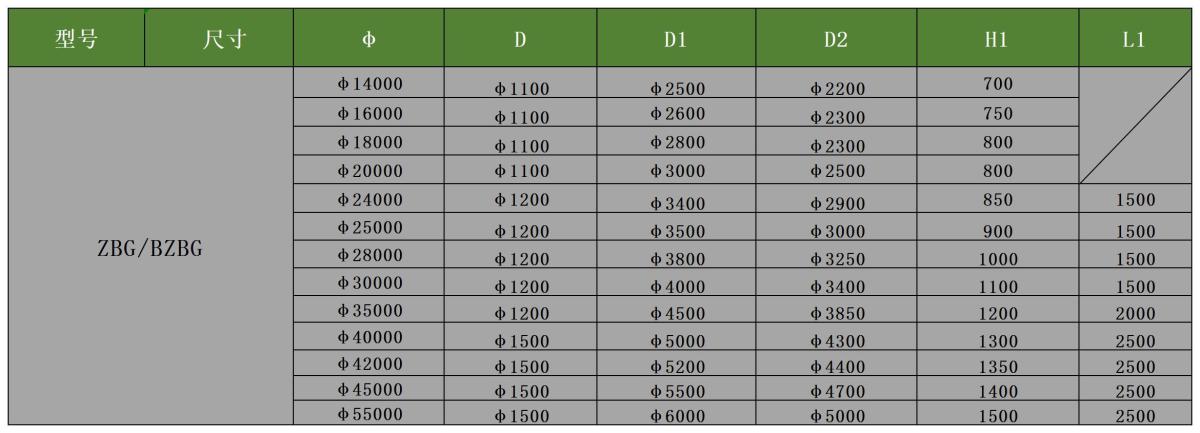

ZBG/BZBG尺寸参数
